ПВВУ iCLIMATE 050+

ПВВУ iCLIMATE 050+

Приточно-вытяжная вентиляционная установка «iCLIMATE 050+» со встроенным реверсивным тепловым насосом

Наименование

Цена

Установка iCLIMATE 050+E модель L/R с электронагревателем

1 164 000

Установка iCLIMATE 050+W модель L/R с водяным калорифером

1 223 000

На сайте представлены розничные цены. Для получения скидки и по вопросам оптовых продаж - обращайтесь к нашим менеджерам.

Приточно-вытяжная установка «iClimate-050+»

ОБЩИЕ СВЕДЕНИЯ

Серия установок «iClimate» представляет собой принципиально новый класс вентиляционного оборудования, совмещая систему приточно-вытяжной вентиляции и кондиционер со встроен-ным воздушным тепловым насосом.

Установка «iClimate» оптимально соответствует следующим критериям:

БЫСТРЫЙ И ЛЕГКИЙ МОНТАЖ

Комплексная система установки обеспечивает максимальную готовность к монтажу и требует лишь обвязать установку воздуховодами, подсоединить отвод конденсата и подвести электро-питание.

ПРОСТОЕ УПРАВЛЕНИЕ

Управление установкой осуществляется с помощью цветной сенсорной панели с интуитивно понятным интерфейсом, монтируемой в удобном для пользователя месте (доступны 2 языка Русский/Английский). Пользователь может регулировать в широком диапазоне как темпера-туру воздуха, так и скорость воздухообмена. Автоматическое управление позволяет пользова-телю не менять регулировки и настройки в течение всего срока эксплуатации установки неза-висимо от изменений уличной температуры.

КОМПЛЕКСНАЯ ПОДГОТОВКА ВОЗДУХА

Установка автоматически обеспечивает заданную температуру приточного воздуха с точно-стью до 1 оС, вне зависимости от параметров окружающей среды. Контроль уровня СО2, влаж-ности (опция).

ЭНЕРГОСБЕРЕЖЕНИЕ

Подогрев и охлаждение приточного воздуха осуществляется в энергоэффективном режиме ра-боты COP,ERR* до 6.27. Это значит, что на каждый киловатт затраченной электроэнергии вы получаете до 6.27 кВт тепловой энергии. В переходный период, весной и осенью, когда тем-пература наружного воздуха еще не достигает серьезных отрицательных величин, вам не потребуется дополнительной тепловой энергии. Вы можете убедиться в этом на собственном опыте.

АКТИВНАЯ РЕКУПЕРАЦИЯ ТЕПЛА

Система использует энергию вытяжного воздуха и преобразует ее в тепло с помощью тепло-вого насоса класса воздух/воздух. Летом, когда требуется охлаждение, он работает в ревер-сивном режиме.

ВЫСОКАЯ НАДЕЖНОСТЬ

В системе использованы комплектующие только лучших мировых производителей, это позволяет долгие годы не задумываться о расходах на новое оборудование. Опыт производства в области вентиляции со встроенным тепловым насосом более 20 лет, что позволяет предложить покупателям расширенную гарантию до трех лет.

УПРАВЛЕНИЕ СО СМАРТФОНА

Возможность управления через приложение с Вашего смартфона (OS Android, iOS опция). Требуется интернет с «белым» ip-адресом и открытый 502 порт.

ДИСПЕТЧЕРИЗАЦИЯ

Возможность интеграции в систему диспетчеризации, удаленного управления через локаль-ную сеть "Ethernet" (протокол ModBus RTU).

ЭРГОНОМИЧНОСТЬ

Малые габариты, небольшой вес и низкий уровень шума установки позволяют монтировать на минимальной площади с наименьшими усилиями и затратами, Легкость в обслуживании установки – требуется лишь замена фильтров 1 раз в год (исключая сильно загрязненный воз-дух).

*COP (Coefficient of Performance —тепловой коэффициент) равен отношению мощности обогрева к потребляемой мощности.

ERR (Energy Efficiency Ratio, — коэффициент энергетической эффективности), который равен отношению холодопроизводительности к полной потребляемой мощности.

НАЗНАЧЕНИЕ, КОНСТРУКЦИЯ И ПРИНЦИП РАБОТЫ

Приточно-вытяжная многофункциональная вентиляционная установка  (ПВВУ) "iClimate" предназначена для выполнения следующих функций:

  • подача в обслуживаемые помещения свежего приточного воздуха без рециркуляции (смешения с вытяжным воздухом);
  • удаление из обслуживаемых помещений отработанного воздуха;
  • очистка приточного воздуха от пыли и аэрозолей;
  • охлаждение приточного воздуха с помощью встроенного реверсивного теплового насоса;
  • осушение приточного воздуха;
  • подогрев приточного воздуха с помощью встроенного реверсивного теплового насоса, работающего в режиме рекуператора;
  • дополнительный подогрев приточного воздуха с помощью ТЭНов или водяного калорифера;
  • контроль уровня влажности (опция);
  • контроль уровня CO2 (опция).

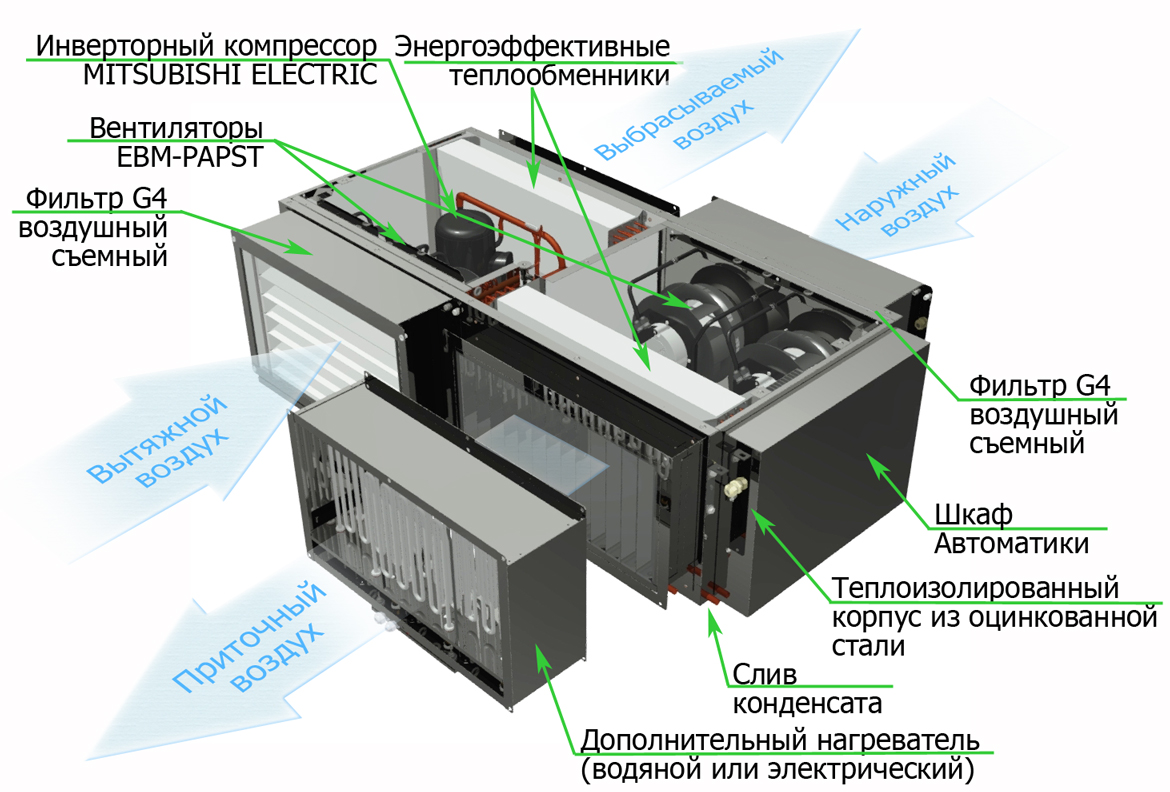

Конструктивно установка представляет собой приточно-вытяжной вентиляционный агрегат с теплоизолированным корпусом из оцинкованной стали,  окрашенным порошковой краской. Внутри ПВВУ «iClimate» в полностью изолированных приточном и вытяжном каналах размещены  вентиляторы с эффективными  Green Tech EC-двигателями, которые позволяют создавать высокую скорость потока воздуха при высоком давлении, при этом энергопотребление минимально. ЕС-вентиляторы имеют возможность независимого плавного регулирования в приточном и вытяжном канале от 35 до 100% (установка дисбаланса). Также в состав установки входят два кассетных фильтра (либо присоединяемые блоки-фильтры), блок реверсивного теплового насоса, электрический или водяной нагреватель  (опция) и система автоматики.

В установках используются инверторные фреоновые компрессоры с большим диапазоном изменения как тепловой, так и холодильной мощности. Это позволяет обеспечить плавное регулирование температуры приточного воздуха (с точностью до 1оС), больший запас холодильной и тепловой мощности, существенное улучшение энергоэффективности летом и, особенно, в зимнее время (за счет тепловой мощности инверторного теплового насоса  на 15-25 градусов вниз смещается порог включения электрических нагревателей (ТЭНов) и подогрев приточного воздуха осуществляется в энергоэффективном режиме работы с потреблением электроэнергии в 4-8 раз меньше, чем это было бы необходимо для работы ТЭНов такой же мощности).

Реверсивный тепловой насос представляет собой заправленный в заводских условиях и замкнутый внутри установки фреоновый контур со встроенными в приточном и вытяжном каналах медно-алюминиевыми оребренными теплообменниками.

При работе установки в режиме охлаждения теплообменник в приточном канале является испарителем и охлаждает приточный воздух, а теплообменник-конденсатор охлаждается удаляемым из помещения воздухом.

В свою очередь, при работе в режиме нагрева (например, зимой) приточный наружный воздух нагревается от теплообменника, который в данном режиме работы выполняет функцию конденсатора, а расположенный в вытяжном канале теплообменник-испаритель поглощает тепловую энергию удаляемого воздуха, что существенно снижает энергопотребление.

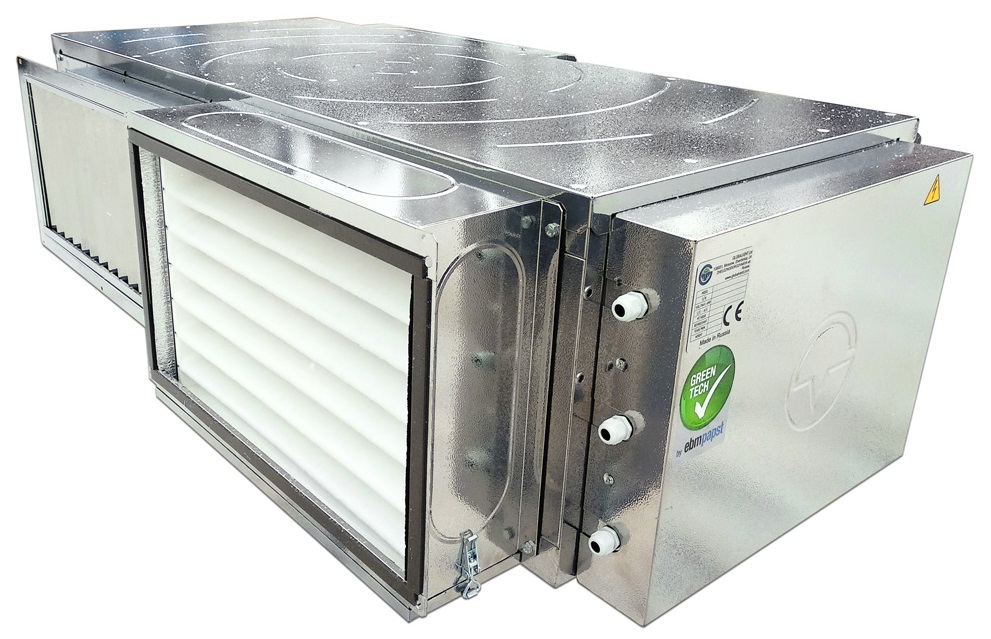

ВНЕШНИЙ ВИД УСТАНОВОК «iCLIMATE-050+»

*C правом на технические изменения без предварительного уведомления.

Примечание: Особенности монтажа и электрического подключения установок модельного ряда «iClimate» указаны в ИНСТРУКЦИИ ПО МОНТАЖУ.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра

Единица измерения

iCLIMATE 050+

Производительность по воздуху

Номинальная

Расход воздуха

м3/час

4500

Расход воздуха

л/с

1250

Сопротивление внутри установки

Па

270

Скорость воздуха

м/с

3,79

Максимальная

Расход воздуха

м3/час

5000

Расход воздуха

л/с

1389

Сопротивление внутри установки

Па

284

Скорость воздуха

м/с

4,21

Охлаждение приточного воздуха



Холодильная мощность (1)

кВт

4,24-26,7

Btu/ч

14466-91101

USTR

1,2-7,59

Потребление компрессора

кВт

1,54-4,66

Подогрев приточного воздуха



Тепловая мощность (2)

кВт

6,52-27,8

Btu/ч

22246-94853

USTR

1,85-7,93

Потребление компрессора

кВт

1,17-3,49

Коэффициенты энергоэффективности

COP



2,06-5,22

Потребляемая мощность вентиляторами

Максимальная

кВт

2,0

Минимальная

кВт

0,16

Мощность дополнительного нагрева (3)

Электрическими нагревателями (ТЭНами)

Максимальная

кВт

18 (3ф)

Калорифером

(горячая вода 90/70 °С) (4)

Номинальная (5)

кВт

60

Максимальная (5)

кВт

74

Габаритные размеры

Высота

мм

505

Ширина

мм

1708

Длина (по ходу воздуха с доп. блоками)

мм

1206

Масса установки

(с дополнительными блоками)

кг

170

Присоединительные размеры

мм

700х400

Диаметр выхода слива конденсата

мм

16

Максимальная потребляемая мощность

Установка с дополнительным электрическим нагревателем

При работе на нагрев (с учетом ТЭН)

кВт

23,49

При работе на охлаждение

кВт

6,66

Установка с дополнительным водяным нагревателем

При работе на нагрев

кВт

5,49

При работе на охлаждение

4,82

6,66

Фреон (R410A)

гр

3200

Количество конденсата (при 25 оС, 70 % отн. влажн.)

л/ч

10,5

Уровень шума через корпус на расстоянии 1 м не более db (A)(8)

db (A)

58

Электропитание установки

380В (3ф)

Класс фильтрации воздушных фильтров

G4

Степень защиты оболочки

IP 44

Тип используемых вентиляторов

Центробежный вентилятор со встроенным ЕС- двигателем

Управление установкой

Автоматическое микропроцессорное через пульт с ЖКИ дисплеем

  1.   –  При t нар. 28°С 70% отн.влажн. или 23.7°С мокр.терм. и tвнутр. 22°С.

  2.   –  При t нар. -15°С и 20°С и 40% отн.влаж. внутреннего воздуха.

  3. – В комплект поставки входит дополнительный нагреватель на выбор (водяной либо электрический).

  4. – Температура подаваемого теплоносителя должна находиться в диапазоне 90/70 ºС.

  5. – При t нар. -25 °С и t притока. 20 °С, без учета работы теплового насоса.

  6. – 1ф  под заказ.

  7. – 250 мм под заказ.

  8. – При размещении под фальш-потолком или применении дополнительных мер по шумоглушению.

  9. – При  t нар. -10°С

* – С правом на технические изменения.

** – Все расчеты произведены при номинальной производительности.

*** –Для уменьшения риска размораживания водяных калориферов рекомендуем подключать капиллярный термостат.

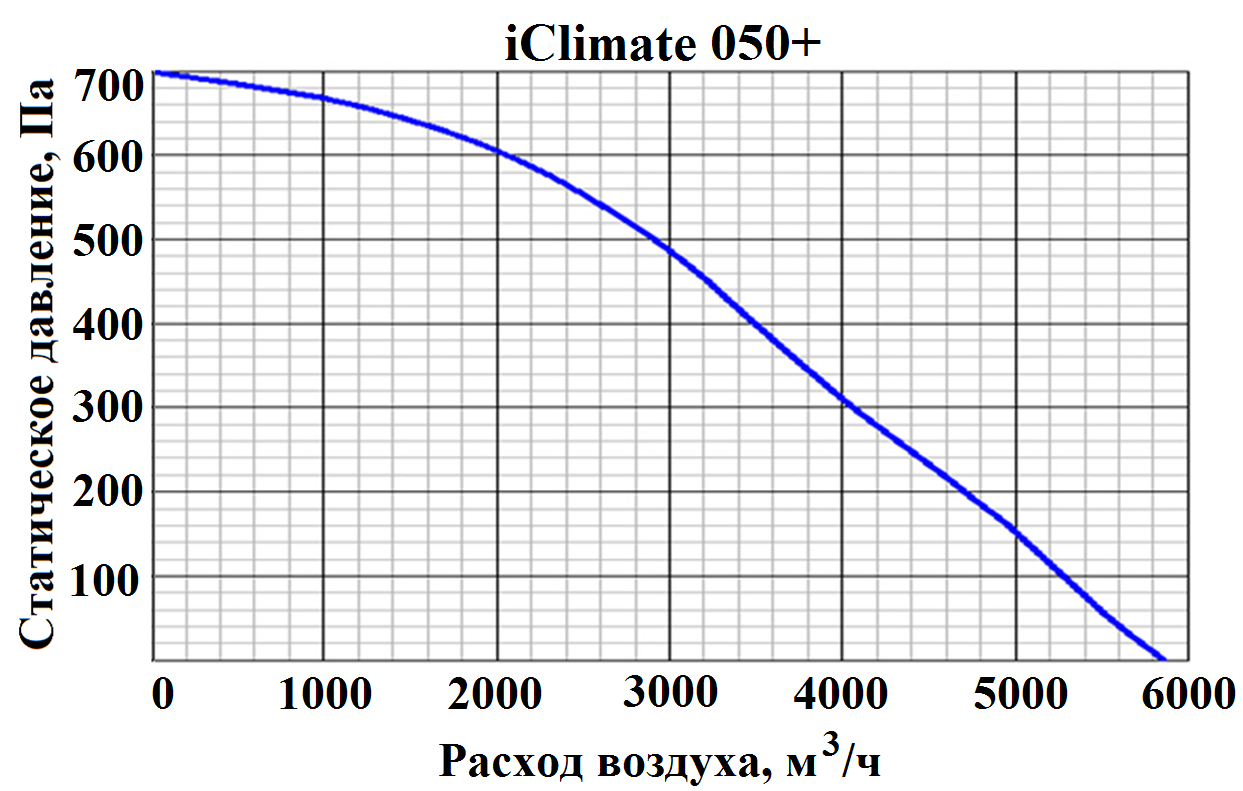

ПРОИЗВОДИТЕЛЬНОСТЬ ПО ВОЗДУХУ

* Графики меняются в зависимости от используемых вентиляторов.

** Не рекомендуется использовать оборудование при расходе воздуха ниже 20% от максимального расхода воздуха.

МОНТАЖНЫЕ СХЕМЫ

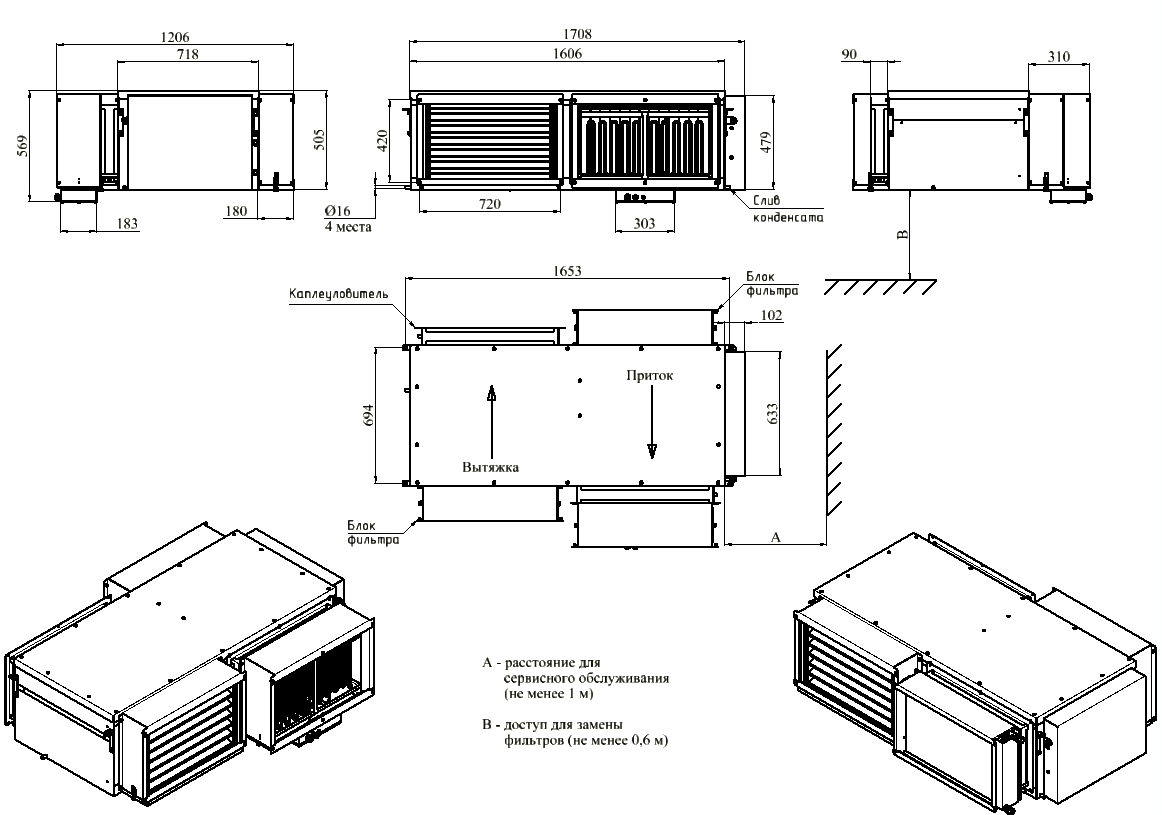

iClimate-050+ L

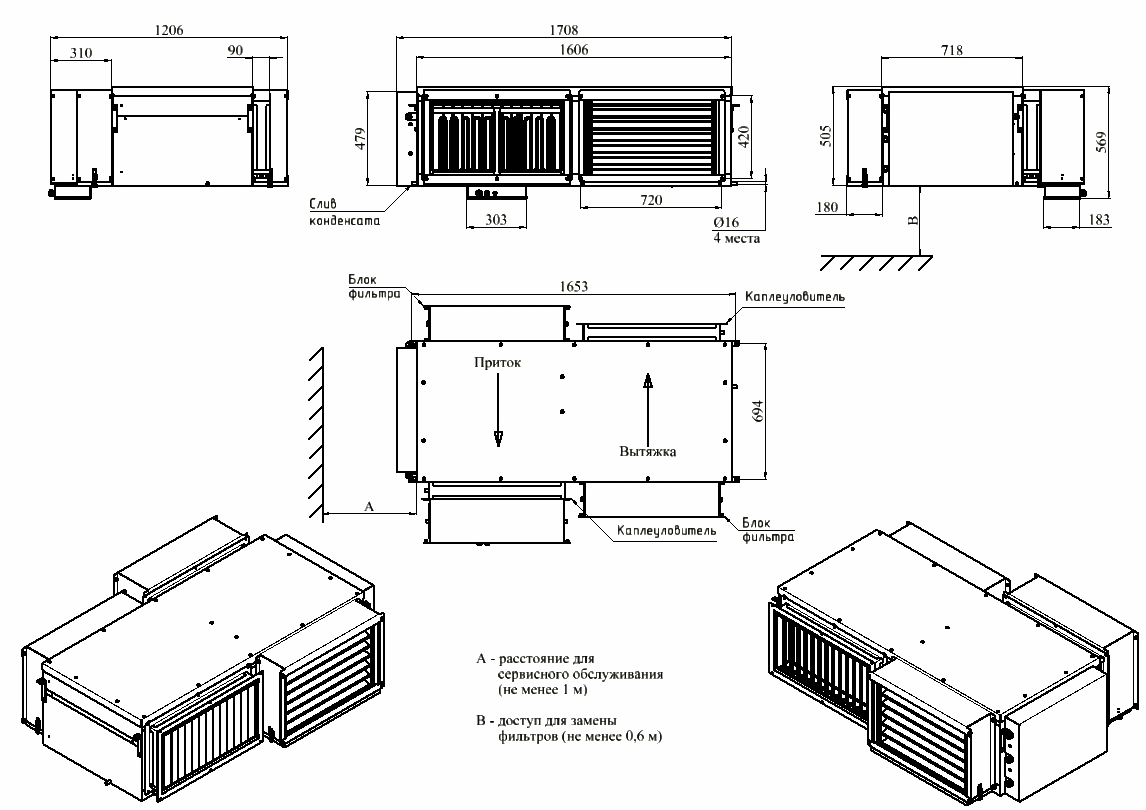

iClimate-050+ R

Дополнительное оборудование для установки IClimate 050+:

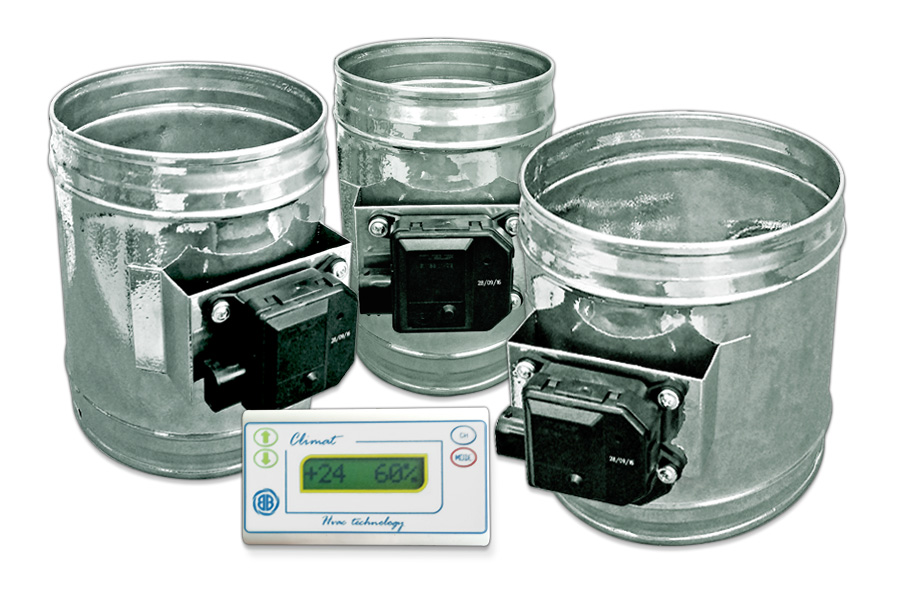

Клапан зонального регулирования для установки iCLIMATE 050+

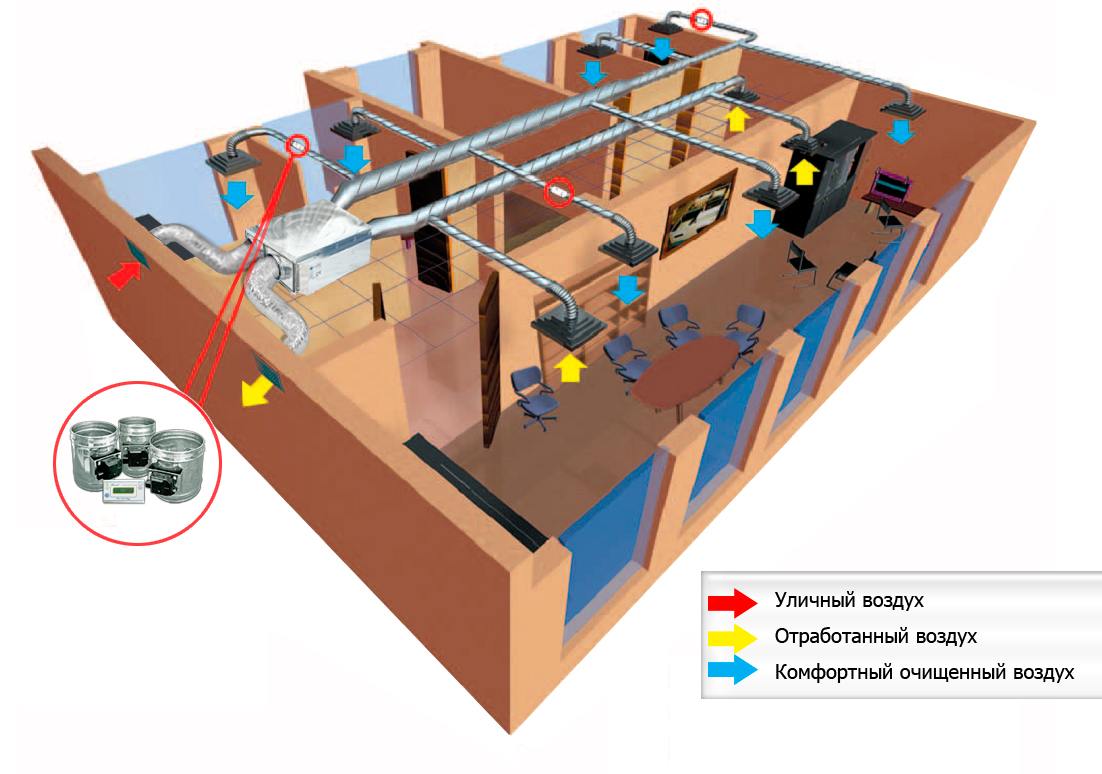

При работе установки на несколько комнат, воздушные клапаны зонального регулирования позволяют оперативно изменять объем воздуха в каждом конкретном помещении, что создаёт дополнительный комфорт и экономию энергетических ресурсов.

Конфигурация системы:

Система позволяет непосредственно подключить до 4-х зональных клапанов к одному малогабаритному пульту управления. Воздушный клапан размещается в воздуховоде, по которому обеспечивается приток воздуха в нужное помещение, а пульт управления должен быть установлен в легкодоступном для обслуживании месте.

Состав комплекта:

  • Пульт управления + до 4-х зональных клапанов
  • Адаптер питания
  • Инструкция по эксплуатации и паспорт
