Приточно-вытяжная вентиляционная установка «iCLIMATE 038» со встроенным реверсивным тепловым насосом

На сайте представлены розничные цены. Для получения скидки и по вопросам оптовых продаж - обращайтесь к нашим менеджерам.

Приточно-вытяжная установка «iClimate-038»

ОБЩИЕ СВЕДЕНИЯ

Серия установок «iClimate» представляет собой принципиально новый класс вентиляционного оборудования, совмещая систему приточно-вытяжной вентиляции и кондиционер со встроен-ным воздушным тепловым насосом.

Установка «iClimate» оптимально соответствует следующим критериям:

БЫСТРЫЙ И ЛЕГКИЙ МОНТАЖ

Комплексная система установки обеспечивает максимальную готовность к монтажу и требует лишь обвязать установку воздуховодами, подсоединить отвод конденсата и подвести электро-питание.

ПРОСТОЕ УПРАВЛЕНИЕ

Управление установкой осуществляется с помощью цветной сенсорной панели с интуитивно понятным интерфейсом, монтируемой в удобном для пользователя месте (доступны 2 языка Русский/Английский). Пользователь может регулировать в широком диапазоне как темпера-туру воздуха, так и скорость воздухообмена. Автоматическое управление позволяет пользова-телю не менять регулировки и настройки в течение всего срока эксплуатации установки неза-висимо от изменений уличной температуры.

КОМПЛЕКСНАЯ ПОДГОТОВКА ВОЗДУХА

Установка автоматически обеспечивает заданную температуру приточного воздуха с точно-стью до 1 оС, вне зависимости от параметров окружающей среды. Контроль уровня СО2, влаж-ности (опция).

ЭНЕРГОСБЕРЕЖЕНИЕ

Подогрев и охлаждение приточного воздуха осуществляется в энергоэффективном режиме ра-боты COP,ERR* до 6.27. Это значит, что на каждый киловатт затраченной электроэнергии вы получаете до 6.27 кВт тепловой энергии. В переходный период, весной и осенью, когда тем-пература наружного воздуха еще не достигает серьезных отрицательных величин, вам не потребуется дополнительной тепловой энергии. Вы можете убедиться в этом на собственном опыте.

АКТИВНАЯ РЕКУПЕРАЦИЯ ТЕПЛА

Система использует энергию вытяжного воздуха и преобразует ее в тепло с помощью тепло-вого насоса класса воздух/воздух. Летом, когда требуется охлаждение, он работает в ревер-сивном режиме.

ВЫСОКАЯ НАДЕЖНОСТЬ

В системе использованы комплектующие только лучших мировых производителей, это позволяет долгие годы не задумываться о расходах на новое оборудование. Опыт производства в области вентиляции со встроенным тепловым насосом более 20 лет, что позволяет предложить покупателям расширенную гарантию до трех лет.

УПРАВЛЕНИЕ СО СМАРТФОНА

Возможность управления через приложение с Вашего смартфона (OS Android, iOS опция). Требуется интернет с «белым» ip-адресом и открытый 502 порт.

ДИСПЕТЧЕРИЗАЦИЯ

Возможность интеграции в систему диспетчеризации, удаленного управления через локаль-ную сеть "Ethernet" (протокол ModBus RTU).

ЭРГОНОМИЧНОСТЬ

Малые габариты, небольшой вес и низкий уровень шума установки позволяют монтировать на минимальной площади с наименьшими усилиями и затратами, Легкость в обслуживании установки – требуется лишь замена фильтров 1 раз в год (исключая сильно загрязненный воз-дух).

*COP (Coefficient of Performance —тепловой коэффициент) равен отношению мощности обогрева к потребляемой мощности.

ERR (Energy Efficiency Ratio, — коэффициент энергетической эффективности), который равен отношению холодопроизводительности к полной потребляемой мощности.

НАЗНАЧЕНИЕ, КОНСТРУКЦИЯ И ПРИНЦИП РАБОТЫ

Приточно-вытяжная многофункциональная вентиляционная установка  (ПВВУ) "iClimate" предназначена для выполнения следующих функций:

• подача в обслуживаемые помещения свежего приточного воздуха без рециркуляции (смешения с вытяжным воздухом);
• удаление из обслуживаемых помещений отработанного воздуха;
• очистка приточного воздуха от пыли и аэрозолей;
• охлаждение приточного воздуха с помощью встроенного реверсивного теплового насоса;
• осушение приточного воздуха;
• подогрев приточного воздуха с помощью встроенного реверсивного теплового насоса, работающего в режиме рекуператора;
• дополнительный подогрев приточного воздуха с помощью ТЭНов или водяного калорифера;
• контроль уровня влажности (опция);
• контроль уровня CO₂ (опция).

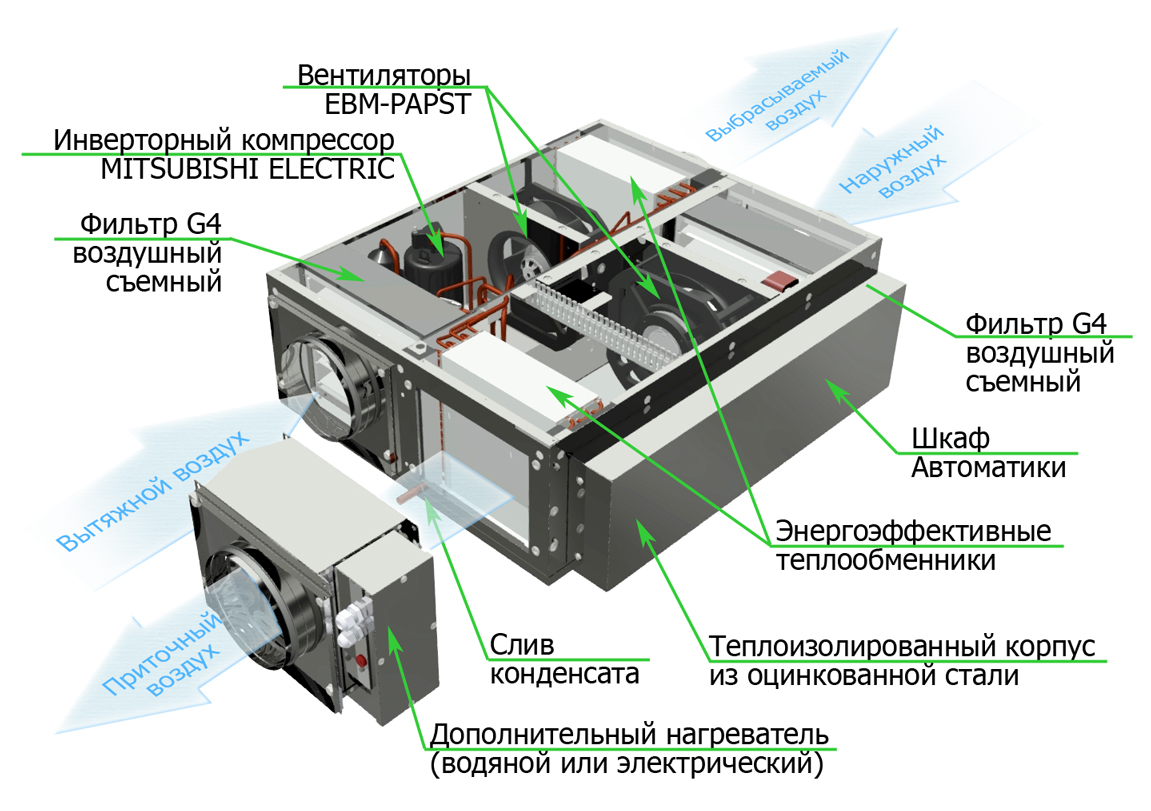

Конструктивно установка представляет собой приточно-вытяжной вентиляционный агрегат с теплоизолированным корпусом из оцинкованной стали,  окрашенным порошковой краской. Внутри ПВВУ «iClimate» в полностью изолированных приточном и вытяжном каналах размещены  вентиляторы с эффективными  Green Tech EC-двигателями, которые позволяют создавать высокую скорость потока воздуха при высоком давлении, при этом энергопотребление минимально. ЕС-вентиляторы имеют возможность независимого плавного регулирования в приточном и вытяжном канале от 35 до 100% (установка дисбаланса). Также в состав установки входят два кассетных фильтра (либо присоединяемые блоки-фильтры), блок реверсивного теплового насоса, электрический или водяной нагреватель  (опция) и система автоматики.

В установках используются инверторные фреоновые компрессоры с большим диапазоном изменения как тепловой, так и холодильной мощности. Это позволяет обеспечить плавное регулирование температуры приточного воздуха (с точностью до 1^оС), больший запас холодильной и тепловой мощности, существенное улучшение энергоэффективности летом и, особенно, в зимнее время (за счет тепловой мощности инверторного теплового насоса  на 15-25 градусов вниз смещается порог включения электрических нагревателей (ТЭНов) и подогрев приточного воздуха осуществляется в энергоэффективном режиме работы с потреблением электроэнергии в 4-8 раз меньше, чем это было бы необходимо для работы ТЭНов такой же мощности).

Реверсивный тепловой насос представляет собой заправленный в заводских условиях и замкнутый внутри установки фреоновый контур со встроенными в приточном и вытяжном каналах медно-алюминиевыми оребренными теплообменниками.

При работе установки в режиме охлаждения теплообменник в приточном канале является испарителем и охлаждает приточный воздух, а теплообменник-конденсатор охлаждается удаляемым из помещения воздухом.

В свою очередь, при работе в режиме нагрева (например, зимой) приточный наружный воздух нагревается от теплообменника, который в данном режиме работы выполняет функцию конденсатора, а расположенный в вытяжном канале теплообменник-испаритель поглощает тепловую энергию удаляемого воздуха, что существенно снижает энергопотребление.

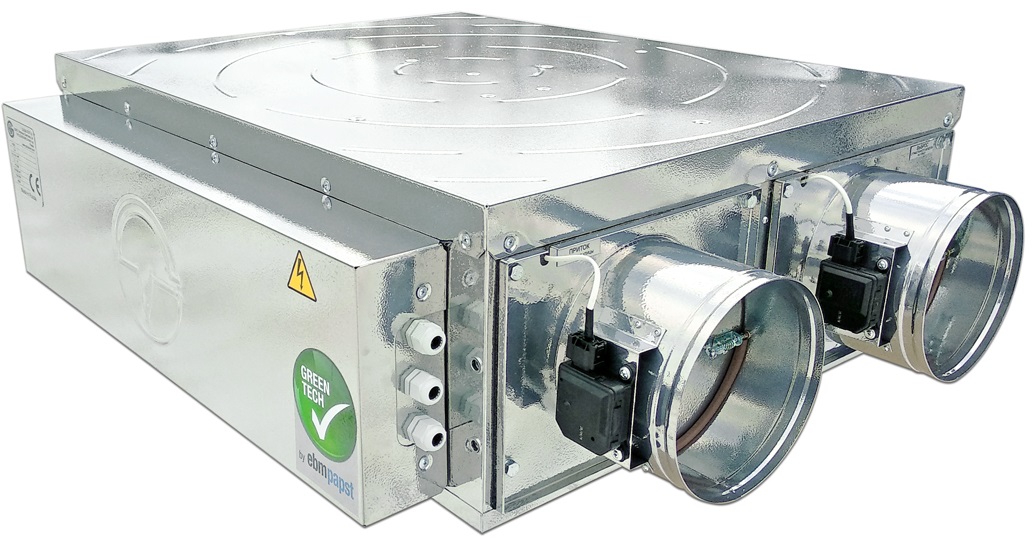

ВНЕШНИЙ ВИД УСТАНОВОК «iCLIMATE-038»

*C правом на технические изменения без предварительного уведомления.

Примечание: Особенности монтажа и электрического подключения установок модельного ряда «iClimate» указаны в ИНСТРУКЦИИ ПО МОНТАЖУ.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1.   –  При t нар. 28°С 70% отн.влажн. или 23.7°С мокр.терм. и tвнутр. 22°С.

2.   –  При t нар. -15°С и 20°С и 40% отн.влаж. внутреннего воздуха.

3. – В комплект поставки входит дополнительный нагреватель на выбор (водяной либо электрический).

4. – Температура подаваемого теплоносителя должна находиться в диапазоне 90/70 ºС.

5. – При t нар. -25 °С и t притока. 20 °С, без учета работы теплового насоса.

6. – 1ф  под заказ.

7. – 250 мм под заказ.

8. – При размещении под фальш-потолком или применении дополнительных мер по шумоглушению.

9. – При  t нар. -10°С

* – С правом на технические изменения.

** – Все расчеты произведены при номинальной производительности.

*** –Для уменьшения риска размораживания водяных калориферов рекомендуем подключать капиллярный термостат.

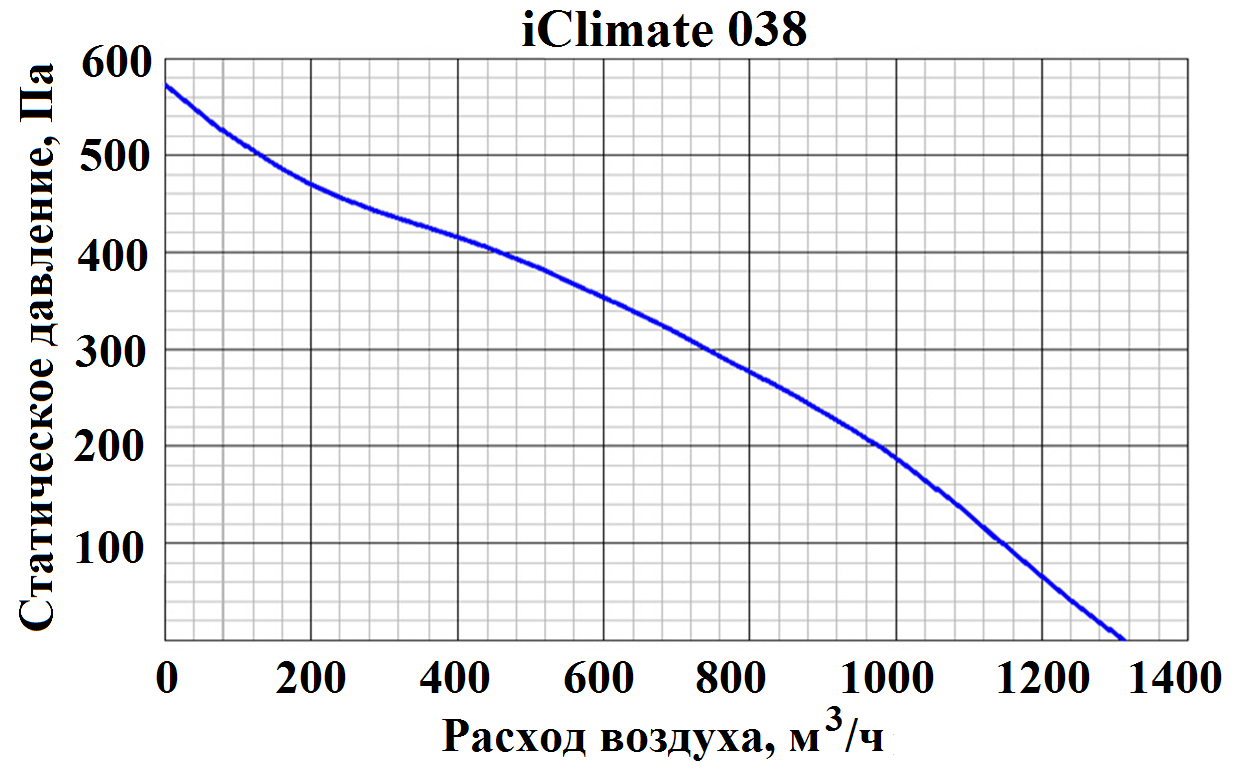

ПРОИЗВОДИТЕЛЬНОСТЬ ПО ВОЗДУХУ

* Графики меняются в зависимости от используемых вентиляторов.

** Не рекомендуется использовать оборудование при расходе воздуха ниже 20% от максимального расхода воздуха.

МОНТАЖНЫЕ СХЕМЫ

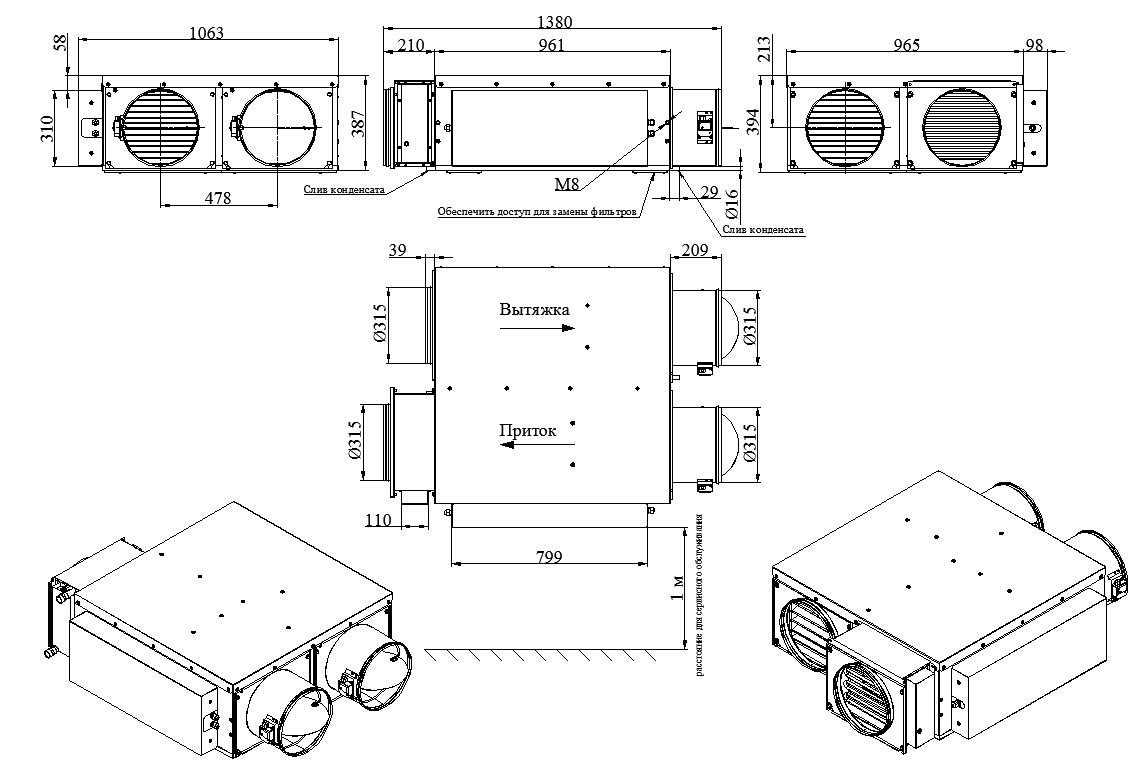

iClimate-038 L

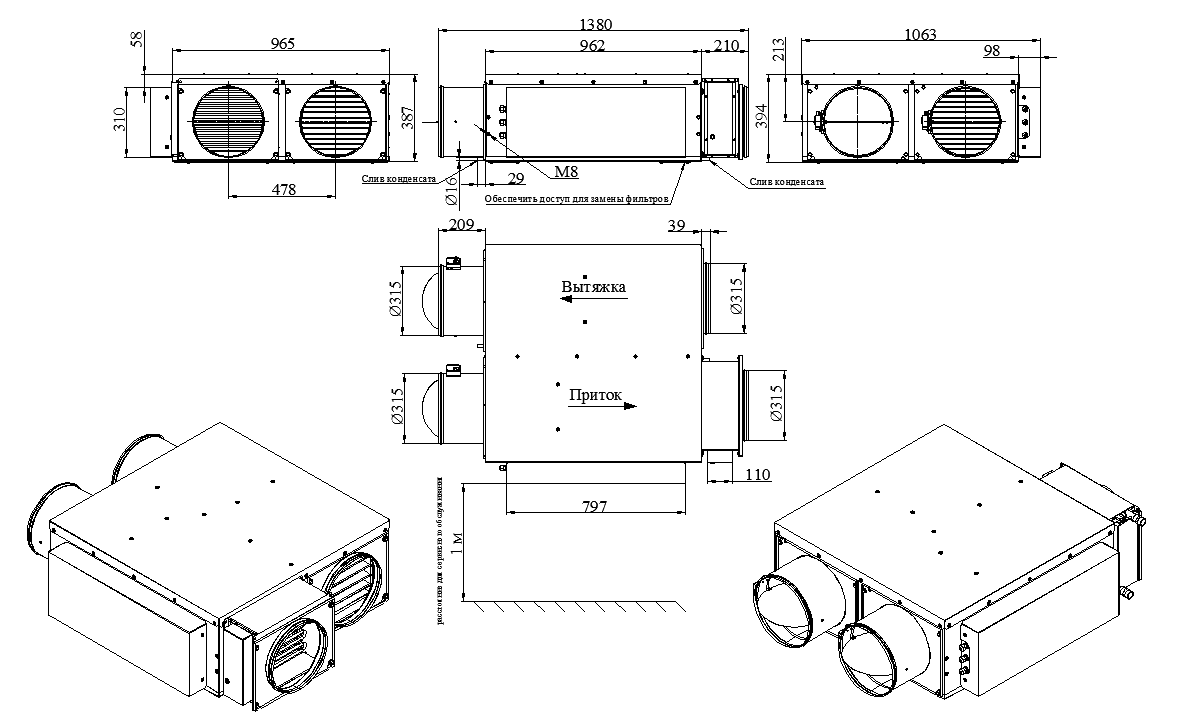

iClimate-038 R

Дополнительное оборудование для установки IClimate 038:

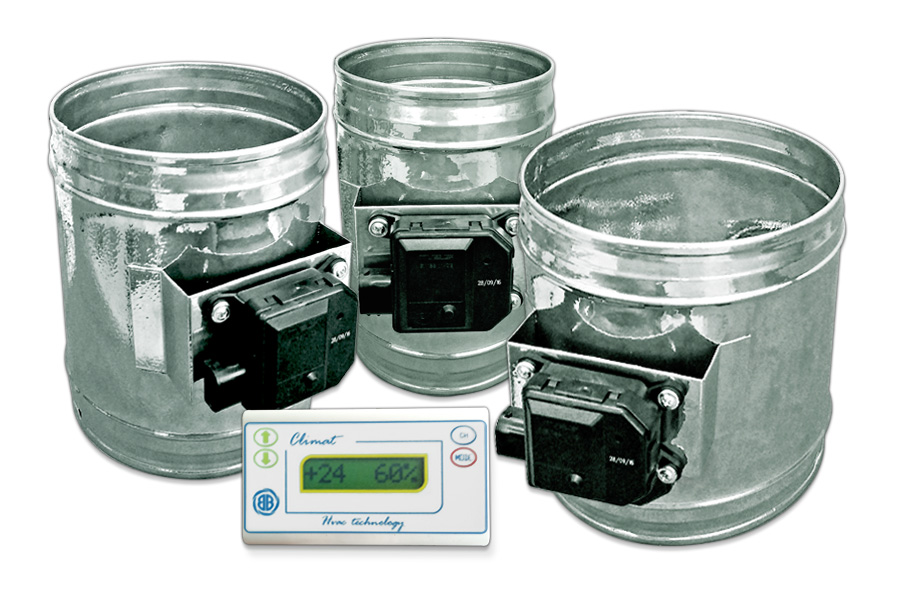

Клапан зонального регулирования для установки iCLIMATE 038

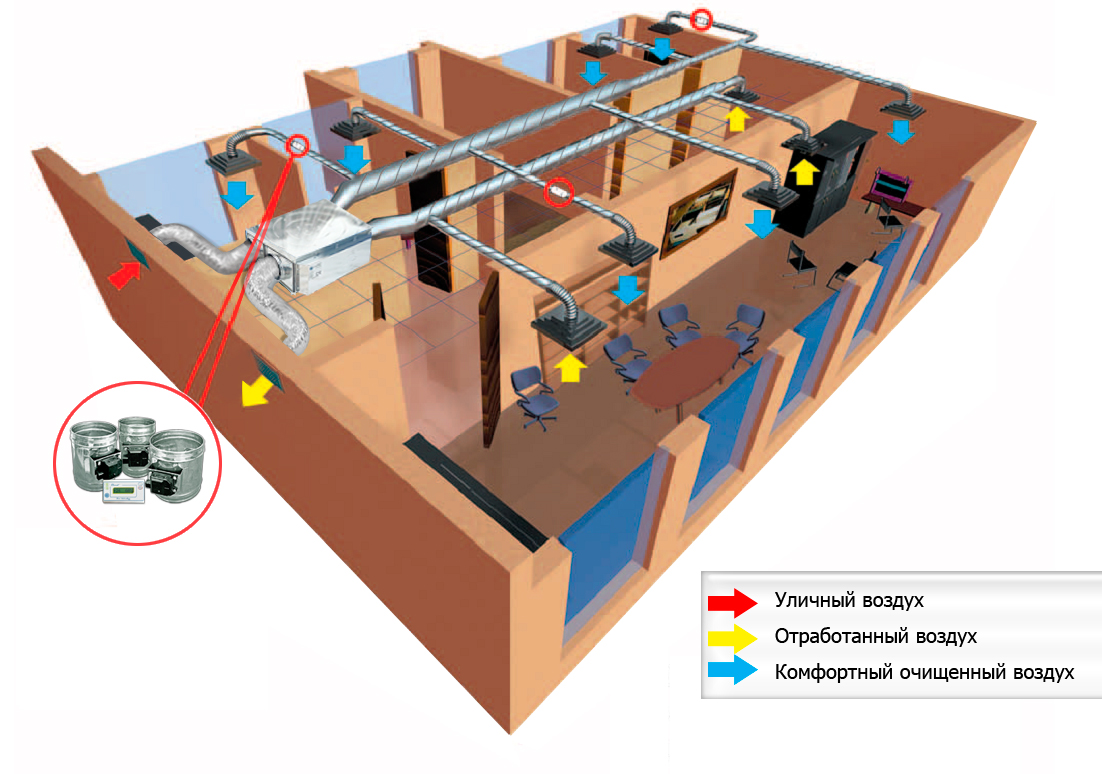

При работе установки на несколько комнат, воздушные клапаны зонального регулирования позволяют оперативно изменять объем воздуха в каждом конкретном помещении, что создаёт дополнительный комфорт и экономию энергетических ресурсов.

Конфигурация системы:

Система позволяет непосредственно подключить до 4-х зональных клапанов к одному малогабаритному пульту управления. Воздушный клапан размещается в воздуховоде, по которому обеспечивается приток воздуха в нужное помещение, а пульт управления должен быть установлен в легкодоступном для обслуживании месте.

Состав комплекта:

• Пульт управления + до 4-х зональных клапанов
• Адаптер питания
• Инструкция по эксплуатации и паспорт
